HW系列直廓hua環面蝸桿減速機執行標準JB/T7936-1999,所采用的環面蝸桿副，其蝸桿軸向截面齒廓為直線，故稱為直廓環面蝸桿（亦稱球面蝸桿），與其他各種蝸桿減速機相同，為空間交錯軸傳動，承載能力和傳動效率高，適用于重載、大功率，大轉矩傳動，如冶金、礦山、起重、運輸、石油、化工、建筑等機械設備的減速傳動。包括HWT/HWB型兩種型式。
工作條件：蝸桿轉速≤1500r/min，蝸桿中間平面分度圓平滑速度不超過16m/s，工作環境溫度為-40-40℃。當工作環境溫度低于0℃是啟動前需加熱潤滑油到0℃以上，或采用低凝固點的潤滑油，高于40℃時需采用冷卻措施。
蝸桿軸可正、反向運轉。

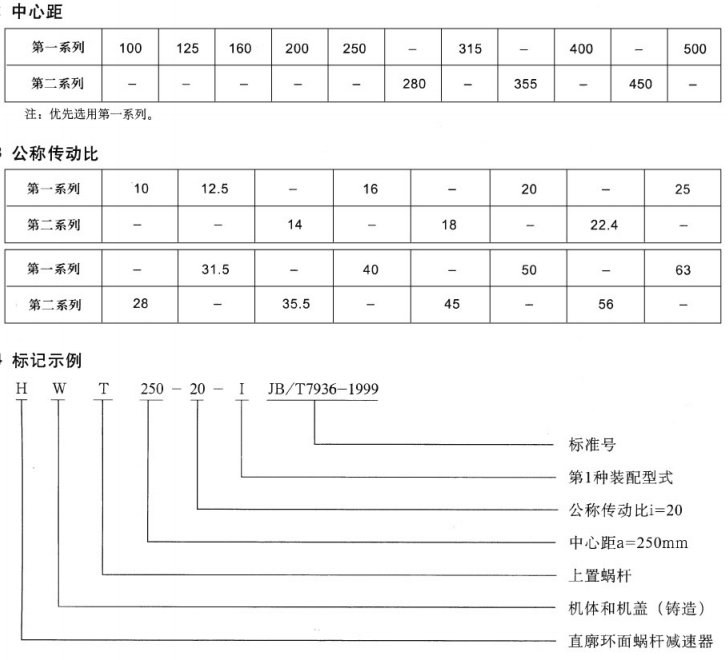

型號、中心距、傳動比、標記
HWT型—蝸桿在蝸輪之上鑄造機體和機蓋的直廓環面蝸桿減速機
HWB型—蝸桿在蝸輪之下鑄造機體和機蓋的直廓環面蝸桿減速機
其中T為上置蝸桿；B為下置蝸桿；W為焊接機體和機蓋，未注為鑄造結構
